RFIDタグを利用した倉庫内のシートシャッター自動開閉およびID管理システムのご紹介

シートシャッター自動開閉システム

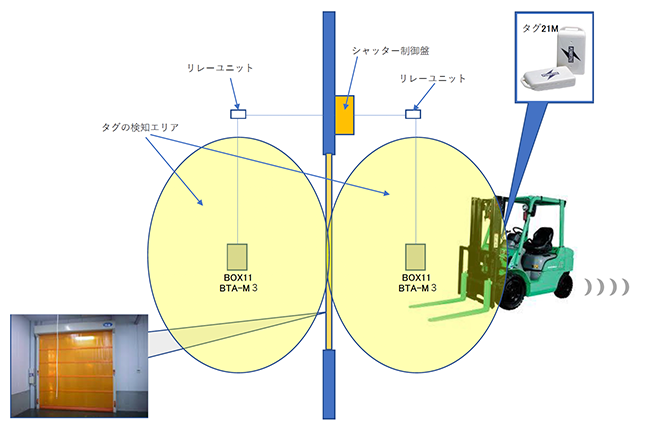

検知エリア内に入ったタグを検知し、シャッターの制御盤に接点（無電力A接点）を出します。
履歴保存や入退管理はできません。

使用機器：検知ユニット（BOX11またはBTA-M3)・タグ（21M）

シートシャッター自動開閉+ID管理システム

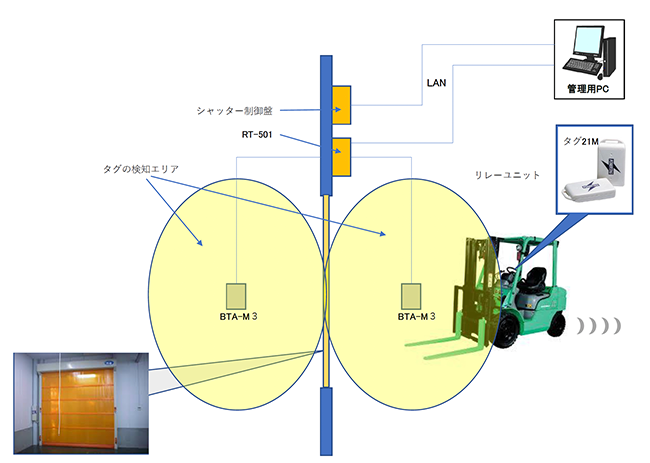

トリガー送信機/受信機(RT501)から管理パソコンへ LAN により通信します。
検知したタグIDを管理パソコンで管理し、パソコンからシャッターの制御盤に接点を出します。
これにより履歴保存や入退管理を行うことができます。

使用機器

BOX11 タグ検知ユニット
	仕様 外形寸法(WHD) 125 × 180 × 35mm 質量 約 296g タグ検知距離 最大半径約2.8m ※環境や本体の向きによって変わります。
BTA-M3 タグ検知ユニット
	仕様 質量 約700g 使用温度範囲 −10℃～＋50℃ 使用湿度範囲 10%Rh～90%Rh(結露なきこと) 防水性 IP65相当 トリガーケーブル 10m
タグ（高感度タグ)
	仕様 型番 MXAT-SL21M 電源電圧 CR2032 × 1 220mAh 3V(※電池交換可能) 電池寿命 最長3年 送信周波数 310MHz帯 動作温度範囲 -10℃ 〜 50℃ 防水性 IP66相当 外形寸法 (W)31.5mm × (D)11.7mm × (H)56.5mm 質量 約17.7 g
RT501 トリガー送信機/受信機
	仕様 型番 MXRT-ST501 電源電圧 DC24V トリガー(検知エリア)出力数 2 受信アンテナ入力数 2 受信周波数 300MHz帯 受信ログ保存件数 28,000件 通信 Ethernet 100BASE TX/10BASE-T・RS-232C 接点出力 4(オープンコレクタ出力) 接点入力 2(無電圧接点入力) 外形寸法 (W)221mm × (D)113mm × (H)48.5mm ※突起物は除く 質量 約0.6 kg
ヘリカルホイップアンテナ
	仕様 型番 MXCH-MP201 受信周波数 300~320MHz帯 動作温度範囲 -20℃ 〜 65℃ 外形寸法 (W)10mm × (D)10mm × (H)108.5mm ※突起物は除く 質量 約110 g
リレーユニット
オプション：BOX-1 電池残量チェッカー
	仕様 型番 MXCH-MN002 電源電圧 DC5V 受信周波数 300MHz帯 受信ログ保存件数 28,000件 通信 Ethernet 100BASE TX/10BASE-T・RS-232C 接点出力 2(オープンコレクタ出力) 接点入力 1(無電圧接点入力) 外形寸法 (W)190mm × (D)140mm × (H)37.9mm ※突起物は除く 質量 約0.67 kg

資料ダウンロード

現在準備中です
