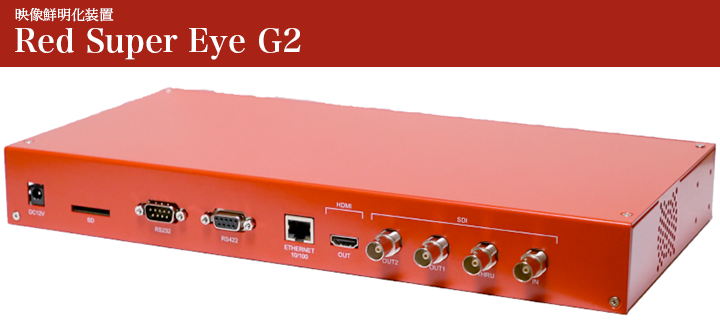

画像鮮明化装置 Red Super Eye G2

  • 悪天候映像
    (濃霧・雪・雨・黄砂等)
  • 光量不足映像
    (夜間・夕暮れ・水中等)
  • 逆光映像
    (西日やヘッドライト等)

微細な情報を可視化するリアルタイム画像鮮明化技術

製品の特長

・1920×1080p対応(3G-SDI/HD-SD/SD-SDI)
・リアルタイム自動処理(遅延時間:約20μ秒)
・複雑なパラメータ調整不要(鮮明化処理強度・色補正・NR等調整可)
・外部コントロール(PC制御/専用リモコン<オプション>)

「Red Super Eye G2」は、主に監視カメラに適した画像鮮明化装置です。
悪天候によって視界が悪くなった映像、光量不足によって非常に暗くなった映像、逆光(西日やヘッドライト)により必要な箇所が暗くつぶれた映像、といった監視カメラに特有の悪条件下において映像の詳細を鮮明化します。
従来の「Red Super Eye」製品に用いられている画像処理アルゴリズム(DEF)を改良した新アルゴリズム(A-DEF)を搭載し、大幅なノイズ低減と光束処理を実現。
映像の状態を自動で把握して濃度ヒスグラムの平均か処理を行いますので、明るすぎる領域と暗すぎる領域が混在するような映像でも処理に破綻はありません。
色情報も処理するため、強度に鮮明化された領域も自然な発色になります。
鮮明化処理は自動で行いますので複雑なパラメータ設定・調整は不要ですが、ユーザー様のニーズに応じて様々パラメータを自由に設定することも可能です。
映像信号の非常に小さな変化を可視化するため、可視用途のみでなく、画像検査器等のサポートツールとして応用することが出来ます。

製品概要

3G-SDI/HD-SD/SD-SDI対応画像鮮明化装置 型番:RSE2-3GHD-S

Red Super Eye G2は、幅広い解像度(1080p、1080i、720p、576i、480i)に対応した3G-SDI/HD-SD/SD-SDIデジタルカメラ用に特化した画像鮮明化装置です。
フロントパネルコントロールに液晶ディスプレイを搭載し、様々なパラメータ値を確認しながら操作・設定することが可能です。
SDI端子は、映像入力1系統/鮮明化映像出力2系統/スルー映像出力1系統、モニター接続用にHDMI出力を搭載。
キャプチャ機能を搭載しており、ボタンを押した時点の元画像と処理画像を静止画(JPEG)として背部に挿入されたSDカードメディアに保存可能。
外部コントロールは、付属のコントロールソフトウェア(PC制御)や専用リモコン(オプション)がご利用いただけます。
制御用端子はLAN/RS422/RS232Cの3種類を搭載しており、XMLコマンド通信によってユーザー様が構築する制御システムからアクセス出来ます。

鮮明化映像例

  • 悪天候条件<濃霧>(お寺)

    悪天候条件<濃霧>(お寺)
  • 夜間光量不足(河川)

    夜間光量不足(河川)
  • 逆光(貨物船)

    逆光(貨物船)
  • 水中(水族館)

    水中(水族館)

接続例

接続例

仕様

製品仕様:型番RSE2-3GHD-S

入出力 映像信号 HD-SDI HDMI
入出力
信号形態 SMPTE259M
SMPTE292M
SMPTE424M
HDMI1.4
コネクタ BNC HDMI
解像度 1920×1080-60p/59.94p 1920×1080-50p
1920×1080-60i/59.94i 1920×1080-50i
1920×1080-30p 1920×1080p-25p
1280×720-60p 1280×720-50p
720×480-60i/59.94i 720×576-50i
コントロール 外部コントロール RS232C,RS422,Ethernet
コネクタ Dsub9p(F),Dsub9p(M),RJ-45
パネル操作 プッシュボタン 鮮明化処理ON/OFF、色調整ON/OFF、
ノイズリダクションON/OFF、キャプチャ各種パラメータ調整
画像処理 最大有効画素数 1920×1080(プログレッシブ)
処理能力 1フレームあたり1/60秒(リアルタイム)
遅延時間 約20μ秒
キャプチャ操作 メディア SD、SDHC(Max 32GB)
フォーマット JPEG
記録 入力画像・処理画像の同時出力
環境 動作温度範囲 0℃〜55℃
保存温度範囲 -20℃〜65℃
動作湿度範囲 10%〜80%RH<結露しないこと>
保存湿度範囲 5%〜95%RH<結露しないこと>
電源 電圧 DC12V ±10%
電流 2A(24W)
ACアダプタ 100〜240VAC 50/60Hz DC12V 40W
コンポーネート 重量 約2.2kg
外形寸法 W:350mm×D:175mm×H:43.7mm
ラックマウント 占有マウント 1U
付属品 ACアダプタ・電源ケーブル・ラックマウント用L型取り付け金具
ゴム足・取扱説明書・制御ソフト/ドキュメントCD
